Mit dem eigens entwickelten Schweißkopf ist die FSSW in der Lage Verfahren wie bspw.

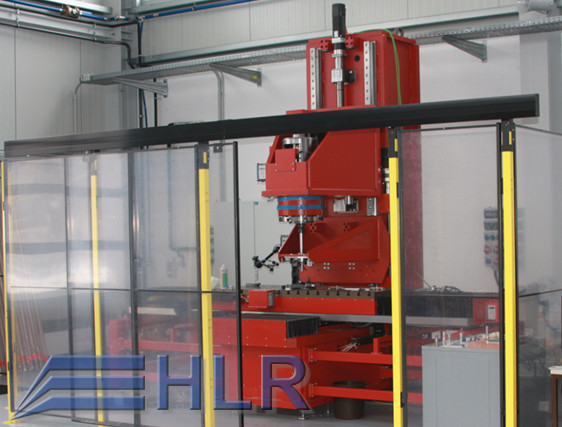

Mit dem eigens entwickelten Schweißkopf ist die RAS in der Lage Verfahren wie bspw.

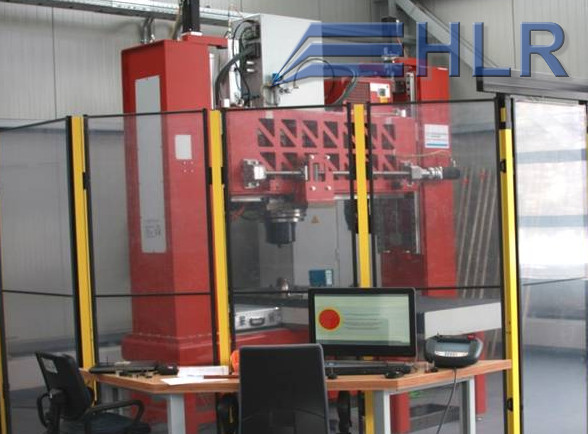

Mit dem montierten Schweißkopf der Firma HWH ist die RNA in der Lage Verfahren wie bspw.
Mit dem eigens entwickelten Schweißkopf ist die Flexistir in der Lage Verfahren wie bspw.
Maschinen für Festphasenfügeprozesse
Spindeltyp: HLR FSW 1
- Nenndrehzahl: 1650 rpm
- Höchstdrehzahl: 6000 rpm
- Nennmoment: 50 Nm
- maximales Drehmoment: 100 Nm
- Axialkraft: max 30 kN
- Kühlung: Konvektion forciert
Vorschubsysteme:
- Geschwindigkeit: max 10 m/min je Achse
- Vorschubkraft: max 20 kN je Achse
- Reibauftragschweißen,
- Reibpunktschweißen oder auch
- Reibbolzenschweißen
abzubilden.
Spindeltyp: HLR RAS 1
- Nenndrehzahl: 4000 rpm
- Höchstdrehzahl: 6000 rpm
- Nennmoment: 98 Nm
- maximales Drehmoment: 248 Nm
- Axialkraft: max 70 kN
- Kühlung: Druckluft offen
Vorschubsysteme:
- Geschwindigkeit: max 10 m/min je Achse
- Vorschubkraft: max 20 kN je Achse
- Reibauftragschweißen oder auch
- hybrides Reibdiffusionsschweißen
abzubilden.
Spindeltyp: HWH RSM 410
- Nenndrehzahl: 21000 rpm
- Höchstdrehzahl: 21000 rpm
- Nennmoment: 15 Nm
- maximales Drehmoment: 25 Nm
- Axialkraft: max 24 kN
- Kühlung: Wasserkühlung geschlossen
Vorschubsysteme:
- Geschwindigkeit: max 10 m/min je Achse
- Vorschubkraft: max 20 kN je Achse
- Reibbolzenschweißen oder auch
- Reibnieten
abzubilden.
Spindeltyp: HLR FSW Steel 1
- Nenndrehzahl: 2400 rpm
- Höchstdrehzahl: 3600 rpm
- Nennmoment: 65 Nm
- maximales Drehmoment: 130 Nm
- Axialkraft: max 40 kN
- Kühlung: Ölkühlung geschlossen
Vorschubsysteme:
- Geschwindigkeit: max 6 m/min je Achse
- Vorschubkraft: max 20 kN je Achse
- Reibauftragschweißen oder auch
- Reibrührschweißen
abzubilden.
Die Flexistir ist speziell für den Einsatz in einem Teilchenbeschleuniger (DESY - Hamburg) konzipiert, um das Material in der Fügezone während des Prozesses zu analysieren.
